کمپریشن بال والوز اور کمپریشن سوئی والوز:
ساختی خصوصیات، درخواست کے فرق اور انجینئرنگ سلیکشن گائیڈ
آلے کی نلیاں اور ہائی-پریشر فلوئڈ سسٹم میں، کمپریشن-قسم کے بال والوز اور سوئی والوز بنیادی کنٹرول کے اجزاء ہیں۔ مختلف ساختی ڈیزائنوں کی وجہ سے، ان میں فنکشنل پوزیشننگ اور قابل اطلاق منظرناموں میں ضروری فرق ہے۔ انجینئرنگ ایپلی کیشنز کی بنیاد پر، یہ مضمون مختصر طور پر دو قسم کے والوز کی خصوصیات، آپریٹنگ تصریحات اور انتخاب کی منطق کی وضاحت کرتا ہے، جو سائٹ کے ڈیزائن، آپریشن اور دیکھ بھال کے لیے پیشہ ورانہ حوالہ جات فراہم کرتا ہے۔

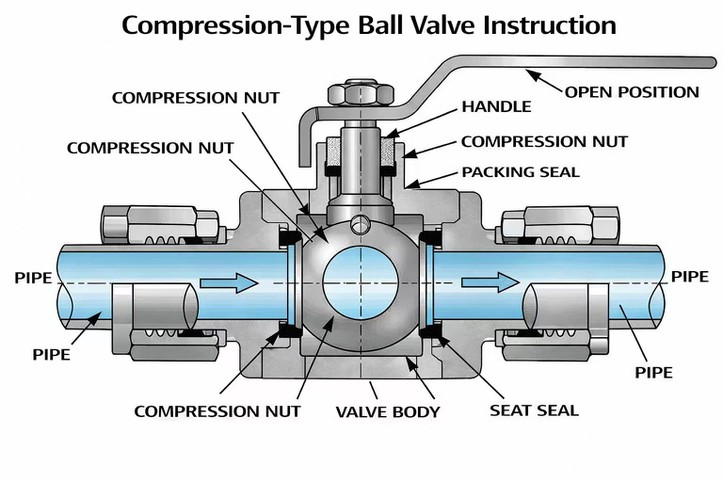

1. کمپریشن بال والوز: ریپڈ پائپ لائن شٹ کے لیے خصوصی والوز-آف
کمپریشن بال والوز ایک گیند کو افتتاحی اور اختتامی عنصر کے طور پر استعمال کرتے ہیں، اور سنگل یا ڈبل فیرولز کے ذریعے اسٹیل پائپوں کے ساتھ سخت مہر کنکشن کا احساس کرتے ہیں۔ یہ سیال نظاموں میں تیزی سے آن-آف اور ایمرجنسی شٹ-آف کے لیے معیاری اجزاء ہیں۔ زیادہ تر صنعتی-گریڈ پروڈکٹس سیدھے-پورے-بور کے ڈھانچے کو اپناتے ہیں، جس میں فلو چینل کا اندرونی قطر پائپ لائن کے ساتھ مطابقت رکھتا ہے، جس میں انتہائی کم بہاؤ مزاحمت اور بغیر کسی رکاوٹ کے درمیانی ترسیل ہوتی ہے۔
سیلنگ کے لیے، وہ گیند کو مکمل طور پر لپیٹنے کے لیے PTFE، PEEK اور دیگر لچکدار والو سیٹوں کو اپناتے ہیں، کم دباؤ یا ویکیوم حالات میں بھی بلبلا-سخت صفر رساو کو یقینی بناتے ہیں۔ والو اسٹیم نیچے-لوڈڈ اینٹی-بلاؤ آؤٹ ڈیزائن کو اپناتا ہے، جو آپریٹر کی حفاظت کو یقینی بناتے ہوئے، انتہائی زیادہ دباؤ میں نہیں نکلے گا۔
آپریشن میں، کھولنے اور بند کرنے کو مکمل کرنے کے لیے ہینڈل کی صرف 90 ڈگری گردش کی ضرورت ہوتی ہے: پائپ لائن کے متوازی ہینڈل کا مطلب ہے مکمل طور پر کھلا، اور عمودی کا مطلب مکمل طور پر بند، ایک بدیہی حیثیت کے ساتھ۔ کمپریشن بال والوز بہاؤ کے ضابطے کے لیے سختی سے ممنوع ہیں۔ آدھی-کھلی حالت میں، تیز-اسپیڈ فلوئیڈ نرم سیٹ کو ختم کر دے گا اور اس کی وجہ سے سیٹ کی خرابی، ناکامی اور اندرونی رساو ہو گا۔ وہ صرف مکمل-کھلے یا مکمل-بند آن-کنٹرول کے لیے موزوں ہیں۔
کم بہاؤ مزاحمت اور تیزی سے کھلنے اور بند ہونے کے فوائد کے ساتھ، کمپریشن بال والوز بڑے پیمانے پر مین پائپ لائن شٹ-آف، میڈیم سوئچنگ، ہائی-فلو ٹرانسمیشن سسٹم میں استعمال ہوتے ہیں، اور یہ سب سے زیادہ صاف سیال کام کرنے والے حالات جیسے پٹرولیم، کیمیکل انڈسٹری اور انسٹرومنٹ ایئر سپلائی کے لیے موزوں ہیں۔
2. کمپریشن سوئی والوز: پریسجن فلو ایڈجسٹمنٹ کے لیے خصوصی والوز
کمپریشن سوئی والوز ہائی-پریشر اور ہائی-پریزیشن فلو کنٹرول والوز ہوتے ہیں، جنہیں فلوڈ سسٹم کے "فائن-ٹیوننگ کاریگر" کہا جاتا ہے۔ ان کا کھولنے اور بند کرنے کا عنصر ایک پتلا ٹیپرڈ سوئی پلگ ہے، جو والو باڈی کے اندر درست-مشینڈ ٹیپرڈ والو سیٹ سے میل کھاتا ہے۔ والو اسٹیم عام طور پر باریک دھاگوں سے لیس ہوتا ہے۔ جب ہینڈ وہیل کو گھمایا جاتا ہے تو، والو کا تنا دھاگوں کے ذریعے آہستہ آہستہ بڑھتا یا گرتا ہے، اس طرح سوئی کے پلگ اور سیٹ کے درمیان بہاؤ کا علاقہ بدل جاتا ہے۔
زیادہ تر سوئی والے والوز دھات-سے-میٹل کی سخت مہر کی شکل اختیار کرتے ہیں۔ پلگ اور سیٹ سخت اور درست طریقے سے گرے ہوئے ہیں، جو انہیں بہترین اعلی-درجہ حرارت اور اعلی-دباؤ کے خلاف مزاحمت فراہم کرتے ہیں۔
کمپریشن سوئی والوز کا آپریشن نازک ٹھیک-ٹیوننگ پر زور دیتا ہے۔ یہ عام طور پر مکمل طور پر بند سے مکمل کھلنے تک ہینڈ وہیل کے کئی یا اس سے بھی زیادہ موڑ لیتا ہے۔ یہ ڈیزائن گردش کے زاویے کو پلگ کے ایک چھوٹے سے نقل مکانی میں سکڑتا ہے، بہاؤ کی شرح کا ہموار اور درست کنٹرول حاصل کرتا ہے۔ بند ہونے تک بہاؤ کو کم کرنے کے لیے پلگ کو نیچے لے جانے کے لیے ہینڈ وہیل کو گھڑی کی سمت موڑیں۔ بہاؤ بڑھانے کے لیے پلگ کو اوپر لے جانے کے لیے گھڑی کی مخالف سمت میں مڑیں۔ بند حالت کے قریب پہنچنے پر، سوئی کے پلگ اور سیٹ کے درمیان ضرورت سے زیادہ اخراج کو روکنے کے لیے ضرورت سے زیادہ طاقت سے گریز کیا جانا چاہیے، جس سے سگ ماہی کی سطح کی ہمواری کو نقصان پہنچے گا اور اندرونی رساو کا سبب بنے گا۔
ان کی ٹھیک-ٹیوننگ خصوصیات کی وجہ سے، سوئی والوز درست طریقے سے آلے کے نمونے لینے، ہائی-دباؤ کے نظام کو نکالنے اور دباؤ سے نجات، تھروٹلنگ اور بیک پریشر کنٹرول میں ناقابل تبدیل ہوتے ہیں۔
3. بال والوز اور سوئی والوز کے درمیان بنیادی فرق
| موازنہ کی اشیاء | کمپریشن بال والو | کمپریشن سوئی والو |
|---|---|---|
| بہاؤ کو کنٹرول کرنے کی صلاحیت | صرف شٹ-آف کے لیے، ضابطے کے لیے ممنوع | درستگی ٹھیک-ٹیوننگ، بہاؤ کنٹرول |
| بہاؤ مزاحمت | انتہائی کم، مکمل-بور ڈیزائن | تھروٹلنگ کے لیے نسبتاً اونچا، پیچیدہ بہاؤ کا راستہ |
| کھولنے اور بند کرنے کی رفتار | انتہائی تیز، 90 ڈگری فوری کھلا/بند | آہستہ، متعدد موڑ کی ضرورت ہے۔ |
| سگ ماہی فارم | لچکدار نرم مہر، کم دباؤ پر صفر رساو | دھات کی سخت مہر، اعلی درجہ حرارت اور دباؤ کے خلاف مزاحمت |
| عام ایپلی کیشنز | مین پائپ لائن بند-آف، ہائی-بہاؤ کی ترسیل | درست آلے کے نمونے لینے، ہائی-پریشر ریلیف |
| اینٹی-کلاگنگ کارکردگی | بہترین، ہموار بہاؤ کا راستہ | غریب، صرف صاف میڈیا کے لیے |
سٹینلیس سٹیل کمپریشن بال اور کمپریشن سوئی والو کے لیے، یعنی ڈبل فیرول بال، ڈبل فیرول سوئی والو، ہم سٹینلیس سٹیل 316، سٹینلیس سٹیل 304، پیتل کا مواد کر سکتے ہیں۔ زاویہ کی قسم، سیدھی قسم، تین طرفہ، دو طرفہ۔ ہینڈل مواد ہمارے پاس نایلان، پیتل، سٹینلیس سٹیل، ایلومیم مواد ہے۔ 1000-10000psi سے دباؤ ہم کمپریشن بال والو، اور سوئی والو کرنے کے لیے چین میں پیشہ ور صنعت کار ہیں۔ لہذا جب آپ ان کا انتخاب کرتے ہیں تو آپ کو درجہ حرارت اور دباؤ پر غور کرنے کی ضرورت ہوتی ہے جس کی آپ کو ضرورت ہوتی ہے، تاکہ مینوفیکچرر کو معلوم ہو کہ آپ کے لیے کس قسم کا مواد استعمال کرنا ہے۔ اور اس دوران صحیح بال والو یا سوئی والو کا انتخاب کرنے میں آپ کی مدد کریں .صحیح مصنوعات کا انتخاب آپ کو لاگت بچانے میں مدد دے سکتا ہے .
